das ISX-5

SKALIERBAR. FLEXIBEL. SCHNELL

Mehrkanal Impedanzsanalysator

Configure now
isx 5

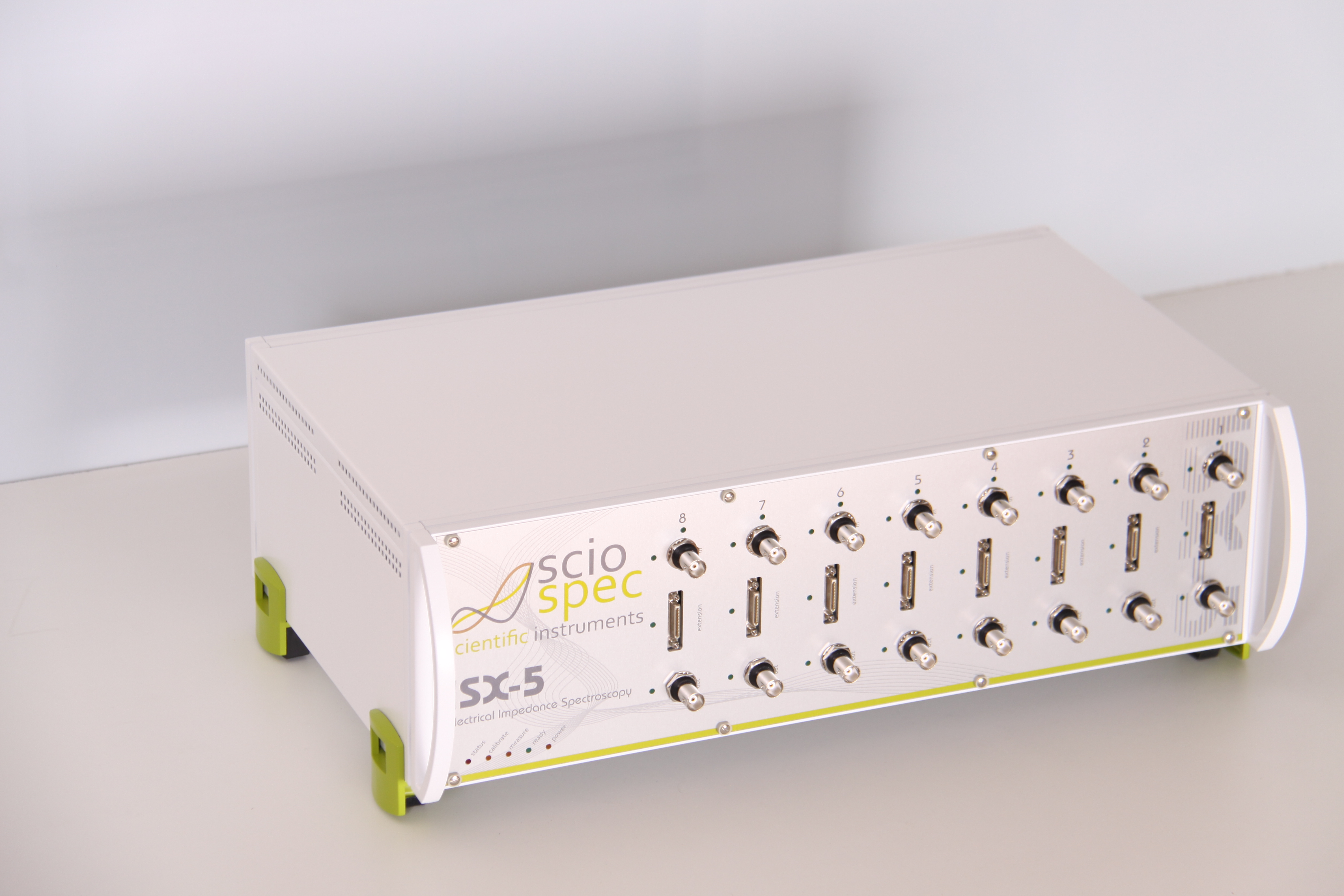

ISX-5

ISX 5

Ihre Vorhaben sind etwas größer als das, was ein herkömmlicher Impedanzanalysator leisten kann? Wie wäre es, viele vollumfängliche Impedanzanalysatoren in einem System zu haben, die in perfekter Harmonie arbeiten? Dank leistungsfähiger Datenverarbeitung im Backend können bis zu 8 Impedanz-Messkanäle in einem ISX-5 echt-parallel und superschnell gemessen werden. Kombinieren Sie mehrere ISX-5s für noch höhere Kanalanzahlen.

Für noch mehr Flexibiltät und komplexere Messaufbauten haben wir mit der MSX-Plattform die Möglichkeit, verschiedene Technologien in einem System zu verbinden.

ISX-5 Eckdaten

  • Mehrkanal-Impedanzanalysator mit bis zu 8 Messkanälen
  • Synchronisation zwischen den Kanälen für echt-parallele Messungen
  • leistungsfähige Signalverarbeitung im Backend erlaubt schnelle Messungen – auch bei gleichzeitiger Nutzung aller Kanäle
  • IF-Frontend DC…10MHz, Ohm…GOhm
    • hohe Auflösung (bis zu 2048 Frequenzen pro Sweep)
    • Präzision besser 0.1%
    • +/- 1V DC Bias
  • erweiterte Setup-Möglichkeiten
    • Vielkanal-Setups mit unterschiedlichen Parametern für jeden Kanal
    • synchone oder asynchrone Messungen
    • mehrere Messeingänge mit einer einzelnen Erreger-Quelle
    • nonlineare Impedanzspektroskopie
  • superschnelle Hardware-Synchronisation durch Sync-In/Out-Connectors
  •
ISX-5
ISX-5

Besser Performance, höherer Durchsatz, mehr Kanäle - die ISX-5-Plattform ist Sciospecs Lösung für User, die ein bisschen mehr von allem benötigen

Relevant publications

ISX-5
LCR-Messgeraet

Vergleich von LCR-Meter und Impedanzanalysator

Sowohl Impedanzanalysatoren als auch LCR-Meter sind Messgeräte zur Bestimmung elektrischer Parameter. Der Zweck von LCR-Messgeräten besteht darin, elektrische Komponenten hinsichtlich ihrer Induktivität, ihres Widerstands und ihrer Kapazität oder anhand anderer äquivalenter Schaltungsmodelle zu charakterisieren. Der Anwendungsbereich von Impedanzanalysatoren ist dagegen wesentlich breiter. Durch die Messung der komplexen Impedanz über einen weiten Frequenzbereich können sie für alle Arten von Anwendungen verwendet werden, bei denen die Bestimmung elektrischer Eigenschaften entscheidend ist – z. B. in Materialwissenschaft, Medizin und Bioanalytik. Wenn es jedoch darum geht, elektrische Komponenten zu charakterisieren, können sowohl Impedanzanalysatoren als auch LCR-Messgeräte eine gute Wahl sein. Dies ist nicht immer eine einfache Entscheidung, da bei hochleistungsfähigen modernen Instrumenten die Grenzen zwischen den Geräteklassen manchmal verschwimmen. Daher betrachten wir einige der wichtigsten Dinge, auf die man achten sollte, wenn man diese beiden Instrumentenklassen vergleicht.

Read more
ISX-5

nützliche Optionen

  • Frontpanel-Steckverbinder: BNC, SMA, MCX, DSUB, weitere auf Anfrage
  • optional mit internem Multiplexer für sequentielle Mehrkanal-Messungen
  • IOport digitale Schnittstellen für externe Sensoren oder periphäre Hardware
  • Drahtlos-Schnittstellen
  • medical grade power supply
  • Temperatur-Controller-Modul
  • hochpräzises Mehrkanal-Temperaturmess-Modul für übliche Temperatursensor-Typen
  • anpassbare Strom-und Spannungsbereiche

ExtensionPort System

Das ExtensionPort-System ermöglicht die flexible Erweiterung des Impedanzanalysators mit anwendungsspezifischen Frontends und Adaptern. Schnittstellen und Spezifikationen des ExtensionPorts sind dem Nutzer vollständig zugänglich, was eigene Entwicklungen mit Sciospec-Geräten deutlich vereinfacht. Der Steckverbinder überträgt Messignale für 2-,3- und 4-Elektroden- Konfiguration, Supply Rails und digitale IOs, die optional als serielle Schnittstellen (I2C, UART) konfiguriert werden können.

ISX-5

Konfigurieren Sie Ihr ISX-5 Und Erhalten Sie Ein Persönliches Angebot

ISX-5
isx 5

    default is BNC
